項目名稱：廣州亞運會網球中心電力監控系統的設計與應用
項目地點：廣東 廣州
實施時間：2010年5月
項目簡介：
廣州亞運會網球中心位于廣東奧林匹克體育中心西北面，總建筑面3350平方米，由一個可容納10000名觀眾的比賽主場、一個可容納2000觀眾的比賽副場和14塊室外標準網球場及相關附屬用房組成。

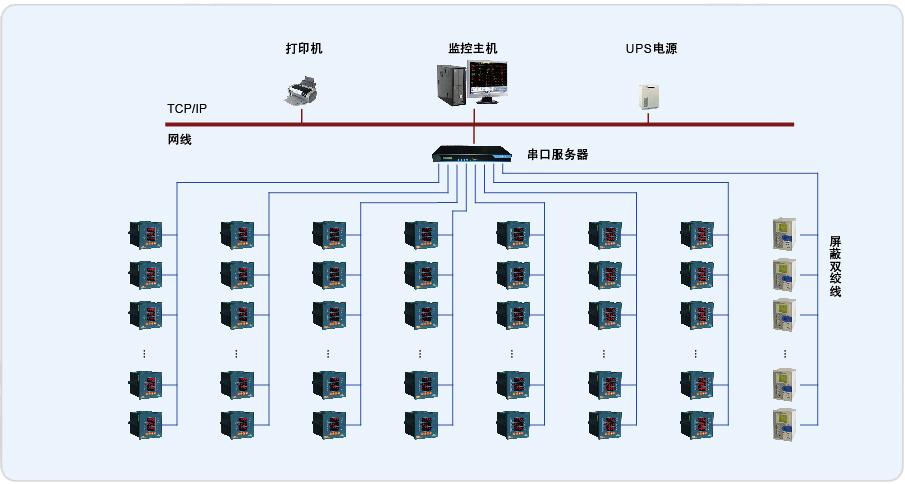

安科瑞電氣股份有限公司于2010年5月承接了廣州亞運會網球中心電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，完成了對高低壓配電房各回路的電能監測和管理。
整個系統采用分布式結構，網球中心整個配電系統分為高低壓兩個部分，分別位于高壓變電所及低壓變電所，電力監控系統位于配電室旁邊的電力監控值班室。其中高壓配電室共計5個回路，分別為10KV進線1、10KV進線2、1#變壓器出線、2#變壓器出線及聯絡；低壓變電所共計145個回路，分別采用ACR220E及ACR220ELH，其中ACR220ELH安裝于低壓進線及發電機進線中。本系統網球中心電力監控數據均通過奧體中心內部局域網，將數據通過Modbus TCP的方式上傳至奧體中心數據中心，同時在廣州市供電局10樓設置電力監控系統工作站，數據通過網絡公司局域網，通過廣東省104規約傳輸至供電局調度中心。
系統實現的功能：
1、實時顯示各回路設備運行狀態及電力參數
2、實時顯示網球中心10KV各回路三相電壓、電流
3、實時顯示當前回路斷路器分合閘狀態，另外對于設備通訊故障以及負荷越限等異常狀態進行聲光報警
4、可根據用戶要求添加和刪除軟件的用戶數量和設置用戶的權限
5、定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線
